Mondo Saito

Sailboat Mast Simulator

触って変化を感じるシミュレータ

2018

Overview

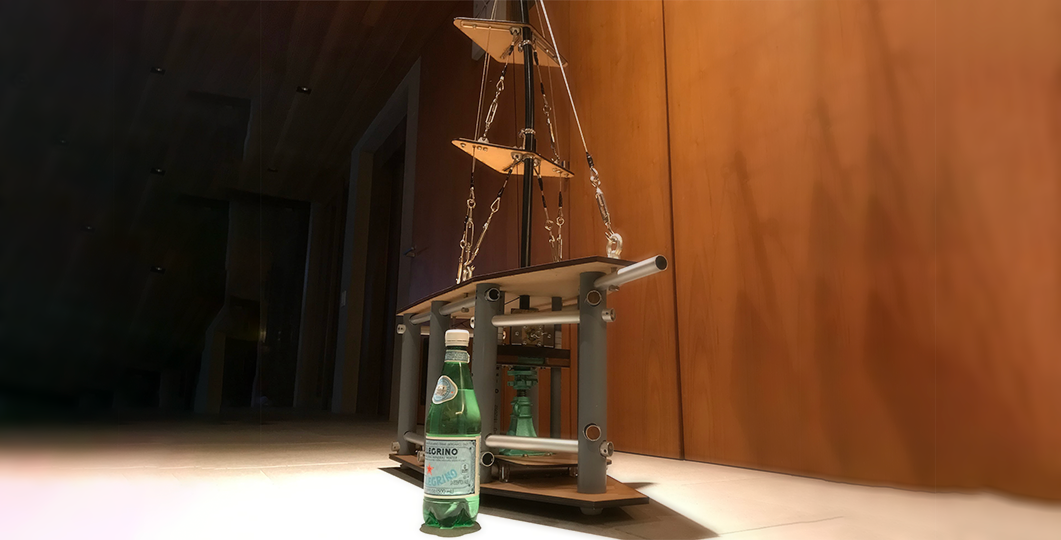

Sailboat Mast Simulatorはセーリング競技者が船のセッティングを学ぶためのシミュレータです。 実物の船の1/30のスケールで設計されており、帆柱を曲げて帆の形を調整する方法論を学べます。 同クラス全日本優勝セーリングチームのメンバーに実際に使用されています。

風速計の全体像
風速計の精度を計測しているときの写真
風速計の部品の関係図
インドにいた野良犬が寝転んでいる様子

Concept

セーリング競技は別名「海のオセロ」とも呼ばれるほどの情報戦で、風や波の状況に合わせて細かく帆を調整してスピードを保つ必要があります。 海上で帆柱の曲げ具合を調整することで帆を変形させるのですが、船が大きいと調整に時間がかかり試行回数が稼げないという問題があります。 そこで同機能を有した卓上サイズのシミュレータを制作し、時間に縛られずに試行経験を積めるものを目指しました。

System

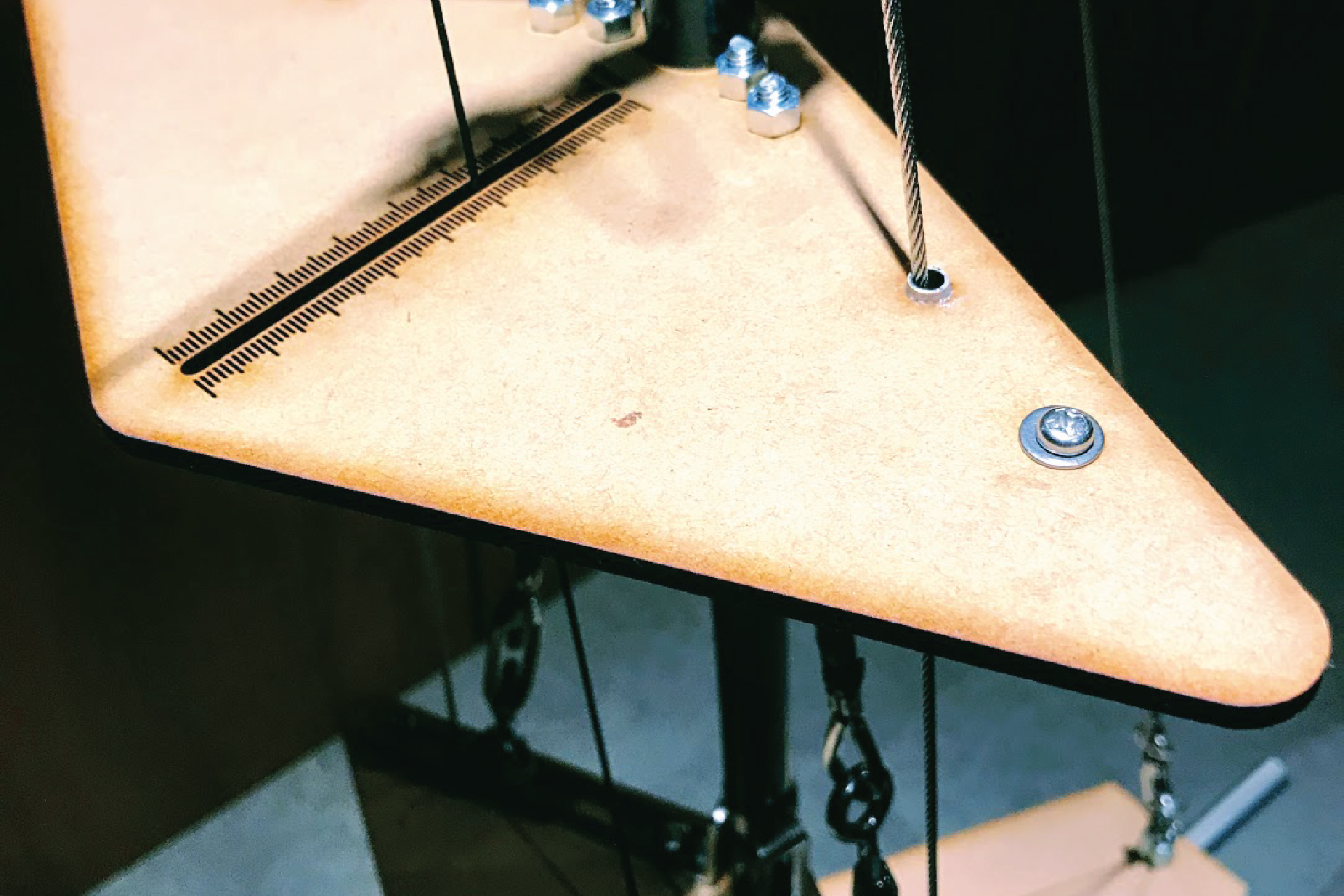

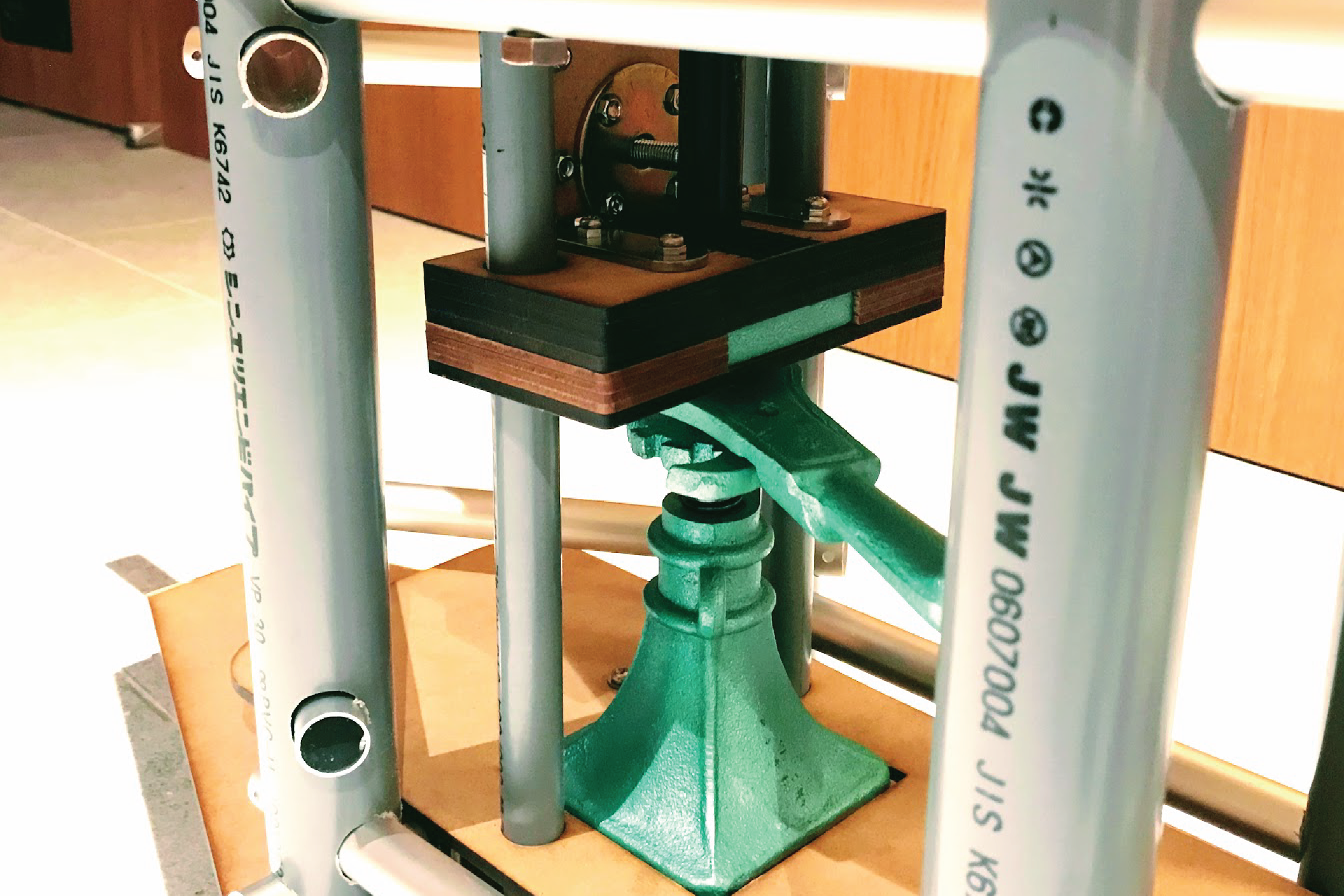

本シミュレータのモデルになったK36-Samuraiには帆柱を曲げる機構が主に9ヶ所あります。 本シミュレータは同船と同じ機構をジャッキ及びワイヤーテンショナーで再現しています。コンピュータ上のシミュレータと比べて操作方法の学習コストが低く、 ワイヤーの張り具合やマストの曲がり具合を触って体感できます。

Tools

Autodesk Fusion360:機構設計
Adobe Illustrator:レーザー加工機カットデータ作成

Production Time

制作日時:2018年3月
制作期間:1ヶ月

Credit

Team Papillon - Sponsor
